Hva er flerlagssintret rustfritt stålfilternett?

Innholdsfortegnelse

1.Introduksjon

2. Definisjon og prinsipp

3. Materialer og konstruksjon

4. Produksjonsprosess

5. Nøkkelegenskaper og ytelsesegenskaper

6.Sammenligning med andre filtermedier

7. Applikasjoner på tvers av bransjer

8. Designhensyn for flerlags-nettverk

9.Fordeler og avveininger-

10. Feilmoduser og vedlikehold

11. Utvalgsretningslinjer

12.Kasusstudier og eksempler

13. Fremtidige trender og innovasjoner

14.Konklusjon

1. Introduksjon

I moderne industriell filtrering har etterspørselen etter svært pålitelige, holdbare og presise filtermedier vokst raskt. En avansert løsning erflerlags sintret filternett i rustfritt stål- et materiale som kombinerer den mekaniske robustheten til metall med den fine porekontrollen til konstruert mesh. I følge Hengko overvinner flerlags sintret rustfritt stålnetting mange svakheter ved konvensjonelt metallnett, for eksempel lav stivhet, ustabil form og begrenset styrke.

Denne artikkelen går dypt inn i hva flerlags sintret rustfritt stålnettverk er, hvordan det er laget, hvorfor det er fordelaktig og hvor det brukes - og gir deg en helhetlig forståelse av dette avanserte filtermaterialet.

2. Definisjon og prinsipp

Flerlags sintret filternett i rustfritt ståler definert som et filtermedium som består av flere lag vevd rustfritt ståltrådnett, som er laminert og deretter sintret under vakuum eller inert atmosfære. Gjennom sintring blir meshlagene diffusjons-bundet for å danne en monolittisk, stiv, porøs struktur med svært kontrollerte porer, utmerket mekanisk styrke og høy stabilitet.

Flerlagslamineringen gjør det mulig å kombinere forskjellige mesh-lag (for eksempel grov, støtte, presisjon) for å oppnå en filtreringsgradient: store partikler fanges opp av ytre lag, mens indre, tidligere lag fanger opp finere partikler. Sintringstrinnet smelter sammen nettet slik at det fungerer som ett integrert stykke, noe som gjør det langt mer robust enn løst stablede nettinglag.

3. Materialer og konstruksjon

3.1 Rustfritt stålValg av legering

Typiske rustfrie legeringer som brukes i produksjonen inkluderer:

304 / 304L– standard rustfritt stål, kostnadseffektivt-

316 / 316L– bedre korrosjonsbestandighet, spesielt mot klorider; Hengko bruker 316L som tåler høy-temperaturoksidasjon og gjenoppretter miljøer.

Andre avanserte legeringer (avhengig av applikasjon) kan også brukes, selv om Hengko først og fremst nevner 316L for deres sintrede netting.

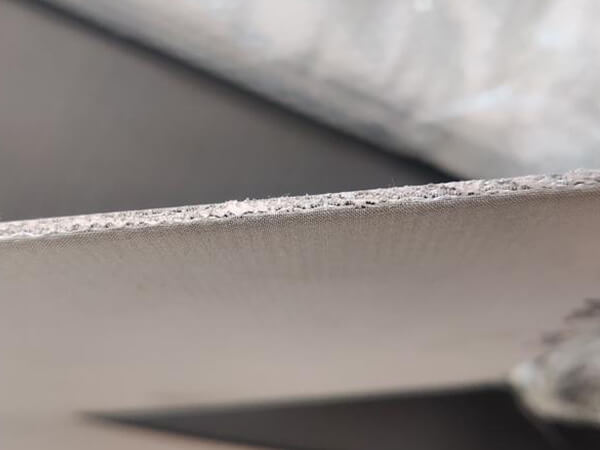

3.2 Lagkonfigurasjon

Et typisk flerlags sintret nett kan inneholde:

A beskyttelse (ytre) lag- grovere mesh, beskytter finere lag

En eller flerestøttelag- gir strukturell styrke

A presisjon (kjerne) lag- finmasket for filtrering

Denne stablede utformingen hjelper balansestrømningshastighet, styrke, ogfiltreringspresisjon.

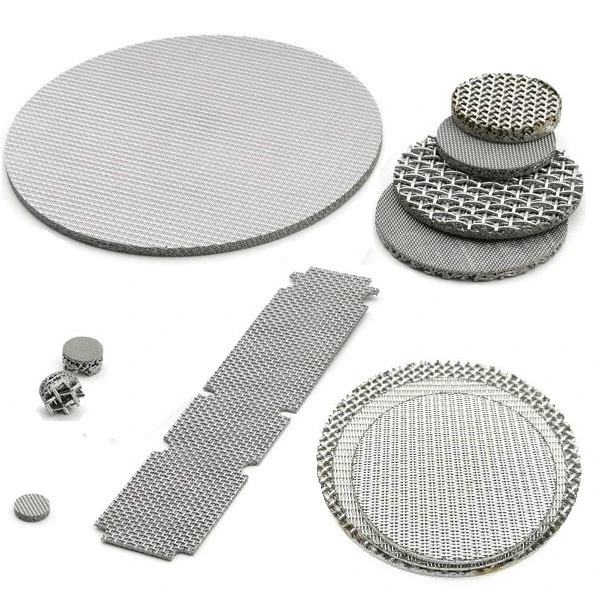

3.3 Geometriske former

Flerlags sintret rustfritt stålnett kan formes til:

Flate skiver

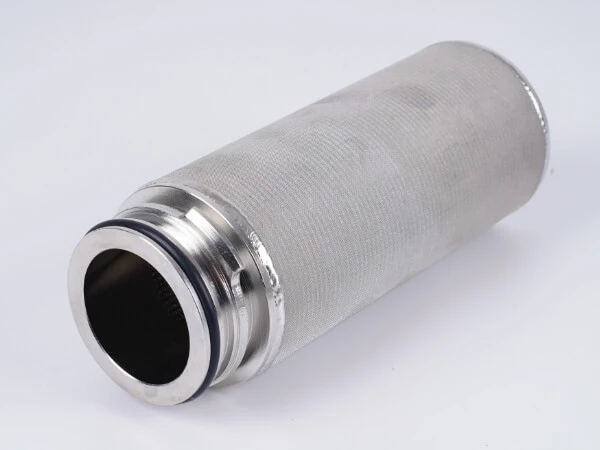

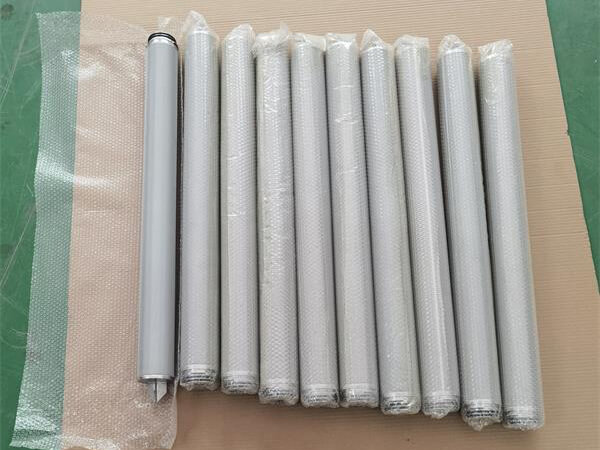

Sirkulære eller sylindriske rør/stearinlys

Egendefinerte former (plater, ringer, kompleks geometri)

Eksempler på produkter:

1 mikron 4-lags sintret rustfri nettingskive - en presisjons 4-lags filterskive.

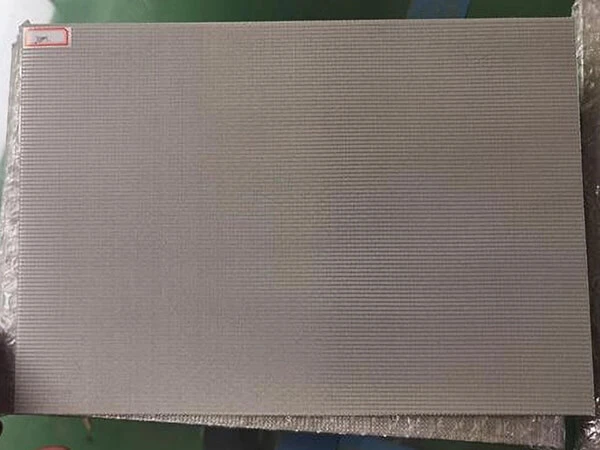

10 mikron 5-lags sintret rustfri nettingplate - større område, flere lag, egnet for høy-presisjonsfiltrering.

4. Produksjonsprosess

Produksjonen av flerlags sintret rustfritt stålnett involverer flere kritiske trinn:

4.1 Nettingstabling / Laminering

Velg vevde rustfrie trådnett med nødvendige mattingtall (trådtettheter) for hvert lag (ytre, støtte, presisjon).

Stable nettinglagene i en designet sekvens. Riktig lagjustering er avgjørende.

Komprimer stabelen under mekanisk trykk (laminering) for å sikre god lagkontakt.

4.2 Sintring

Den laminerte mesh-stabelen plasseres i envakuumovn(eller kontrollert atmosfære) for å unngå oksidasjon under oppvarming.

Temperaturen heves til et punkt der diffusjonsbinding vil skje - typisk under metallets smeltepunkt, men høy nok til å tillate atomdiffusjon over trådgrenser.

Under disse forholdene binder tilstøtende ledninger fra forskjellige lag seg ved kontaktpunktene deres, og danner en enhetlig struktur.

4.3 Avkjøling og stabilisering

Etter sintring må nettet avkjøles på en kontrollert måte for å unngå forvrengning eller indre stress. Når de er avkjølt, forblir meshlagene fast bundet, noe som resulterer i et stivt, monolittisk filtermedium.

4.4 Post-behandling (valgfritt)

Avhengig av applikasjonen:

Det sintrede nettet kan værekuttet eller stemplettil presise former (plater, ringer, tilpasset geometri).

Overflatebehandling (avgrading, polering) kan utføres.

Rengjøring (ultralyd, løsemiddel, tilbakespyling) for å fjerne rester eller sintring av-produkter.

5. Nøkkelegenskaper og ytelsesegenskaper

Flerlags sintret rustfritt stålnett gir en kombinasjon av mekaniske, termiske, kjemiske og filtreringsegenskaper som gjør den unik:

5.1 Mekanisk styrke og stivhet

På grunn av diffusjonsbinding, vises nettetsvært høy mekanisk styrkeogtrykkstivhet.

Flerlagsstrukturen motstår deformasjon, og i motsetning til løst netting glir ikke lagene.

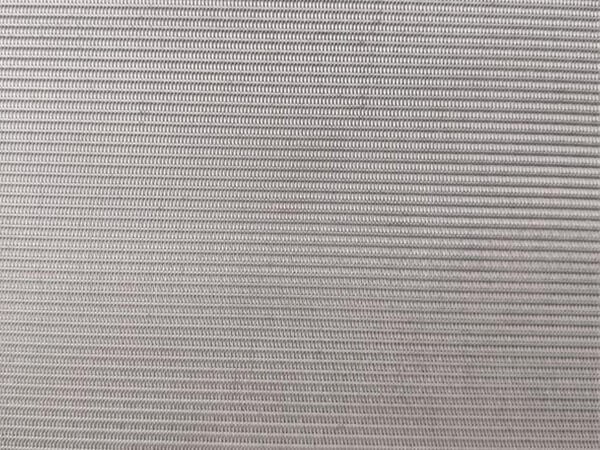

5.2 Nøyaktig og enhetlig porestruktur

De sintrede nettingstøttenejevn porefordelingover overflaten.

Filtreringsnøyaktigheten kan variere fra1 µm til 300 µm, ifølge Hengko.

På grunn av den lagdelte designen kan forskjellige porestørrelser konstrueres for gradientfiltrering.

5.3 Termisk ytelse

Flerlags sintret rustfritt netting fra Hengko kan operere i et bredt temperaturområde:–200 grader til 500 grader.

Utmerket varmebestandighet i forhold til mange filtermedier av polymer-type.

5.4 Kjemisk og korrosjonsbestandighet

Bruk av rustfritt stål (spesielt 316L) gir sterk korrosjonsbestandighet.

Stabil i mange korrosive miljøer avhengig av legering og bruksforhold.

5.5 Rengjørbarhet og holdbarhet

På grunn av sin stive metallstruktur kan nettet væretilbakevasket, ultralyd renset, eller kjemisk renset.

Lang levetid på grunn av mekanisk robusthet og motstand mot tilstopping.

5.6 Trykkfall og strømningsegenskaper

Flerlagsdesignen tillater balanseringlav impedans(for flyt) medfiltreringspresisjon.

Sammenlignet med pulversintrede eller keramiske filtre, viser flerlags mesh oftelavere trykkfallfor lignende filtreringsytelse.

6. Sammenligning med andre filtermedier

Her er en sammenligning av flerlags-sintret rustfritt stålnett og andre vanlige filtermaterialer:

7. Applikasjoner på tvers av bransjer

Flerlags sintret rustfritt stålfilternett brukes i en lang rekke bransjer, takket være robustheten og allsidigheten. Nedenfor er flere typiske bruksområder:

7.1 Farmasøytisk og bioteknologi

Filtrering av gasser (sterile ventiler, spraying)

Væskefiltrering i bioreaktorer

Rensing av prosessvæsker der nøyaktig mikron-nivåkontroll er nødvendig

Bruk i "2-i-1" eller "3-i-1" farmasøytisk utstyr - som nevnt av Hengko.

7.2 Mat og drikke

Filtrering av partikler i flytende næringsmiddelforedling

Avklaring av drikkevarer

Dampfiltrering

Høy-temperaturmotstand gjør den egnet for steriliseringssystemer

7.3 Petrokjemisk og kjemisk

Katalysatorgjenvinning (slurryfiltrering)

Filtrering av partikler i prosessgasser

Filtreringssløyfer med høy-temperatur og høyt-trykk

7.4 Energi og kraft

Filtrering i høy-temperaturdampsystemer

Gassfiltrering i kraftproduksjonsanlegg

Fjerning av urenheter i drivstoffsystemer

7.5 Miljø- og vannbehandling

Sedimentfiltrering i vannbehandlingsanlegg

Filtrering av partikler i industrielt avløpsvann

Tilbakeskyllende-filtre for lang levetid

7.6 Elektronikk og halvledere

Filtrering av ultrarent vann eller kjemiske løsninger

Presisjonsfiltrering for produksjon av mikroelektronikk

7.7 Luftfart og bilindustri

Filtrering i hydrauliske systemer

Drivstofffiltrering

Gasssystemer med høy-temperatur

8. Designhensyn for flerlags-nettverk

Når du designer et filter med flerlags sintret mesh-, må flere nøkkelfaktorer vurderes:

8.1 Porestørrelse og maskeantall

Velg maskeantall for hvert lag slik at ytre lag beskytter uten å begrense flyten for mye, indre lag gir nødvendig presisjon.

Hengko tilbyr tilpasning fra0,2 µm opp til 120 µmavhengig av design.

8.2 Antall lag

Flere lag → bedre styrke og mer gradvis filtrering, men også mer trykkfall og kostnad.

Typiske lagstrukturer: 3-lags, 5-lags eller mer.

8.3 Tykkelse og porøsitet

Tykkere mesh (flere lag) øker mekanisk styrke, men kan redusere permeabiliteten.

Porøsiteten må optimaliseres: for stram fører til tilstopping, for løs reduserer filtreringseffektiviteten.

8.4 Materialvalg

316L er ofte foretrukket for korrosjonsbestandighet og termisk stabilitet.

For svært aggressive kjemiske miljøer kan det være nødvendig med spesialiserte legeringer.

8.5 Geometri og form

Plater, rør, tilpassede former, alle mulige --design må ta hensyn til flyt, rengjøring og installasjonsbegrensninger.

Integrasjon med hus, sveising, tetting eller montering må vurderes.

8.6 Rengjørings- og vedlikeholdsstrategi

Plan fortilbakespyling, ultralyd rengjøring, ellerkjemisk rengjøringunder vedlikeholdsdesign.

Unngå døde soner i strømningsveier som hindrer effektiv rengjøring.

8.7 Termiske og trykkbelastninger

Design må ta hensyn til maksimal driftstemperatur og trykk.

Sikkerhetsmarginer for termisk ekspansjon og mekaniske belastninger er avgjørende.

9. Fordeler og avveininger-

9.1 Store fordeler

1.Høy mekanisk styrke– På grunn av den sintrede, diffusjons-bundne strukturen.

2.Bredt temperaturområde– Kan brukes fra svært lave til svært høye temperaturer.

3.Utmerket holdbarhet– Motstandsdyktig mot tretthet, slitasje og gjentatt rengjøring.

4.Presisjonsfiltrering– Gradientkontroll via lagdelt design.

5.Lang levetid– Metallstruktur motstår slitasje bedre enn polymer eller papir.

6.Rengjørbarhet– Egnet for tilbakespyling og aggressiv rengjøring.

7.Designfleksibilitet– Egendefinerte former og porestørrelser.

9.2 Avveininger-og begrensninger

Koste: Høyere enn enkelt netting eller polymermateriale.

Produksjonskompleksitet: Krever presis laminering og sintring.

Vekt: Tyngre enn polymerfiltre.

Trykkfall: Avhengig av lag, kan være høyere enn svært grove filtermedier.

Korrosjonsgrenser: Selv om det er motstandsdyktig, kan rustfritt stål korrodere under ekstremt aggressive kjemiske miljøer hvis det ikke velges riktig.

10. Feilmoduser og vedlikehold

Selv med flerlags sintret mesh kan visse feilmoduser oppstå uten riktig design eller vedlikehold.

10.1 Tilstopping / begroing

Fine partikler bygger seg opp i presisjonslaget.

Forebygging: tilbakespyling, periodisk kjemisk eller ultralydrensing.

10.2 Mekanisk deformasjon

Overtrykk kan deformere nett.

Forebygging: design for maks trykk, bruk sikkerhetsmargin.

10.3 Korrosjon

I aggressive kjemiske miljøer kan rustfritt stål korrodere hvis det ikke legeres riktig eller passiveres.

Forebygging: bruk riktig legering (f.eks. 316L), påfør passivering, overvåk.

10.4 Sinterbindingsdegradering

Dårlig sintring (ufullstendig binding) kan føre til lagdelaminering eller tap av integritet.

Forebygging: kvalitetskontroll i produksjonen, riktig sintringssyklus.

10.5 Termisk tretthet

Gjentatt termisk syklus kan belaste de sintrede bindingene.

Forebygging: design for termisk ekspansjon, kontroller driftstemperatursvingninger.

11. Valgretningslinjer

Følg en strukturert tilnærming for å velge riktig flerlagsfilter av sintret rustfritt stål for applikasjonen din:

1.Definer filtreringskrav

Partikkelstørrelse, konsentrasjon, natur (fast stoff, slurry, gass)

2.Vurdere driftsforhold

Temperatur, trykk, kjemisk eksponering

3.Velg Materiale

Legering (f.eks. 316L), antall lag, antall lagmasker

4.Designgeometri

Form (skive, rør), størrelse, tykkelse

5.Planlegg rengjøringsstrategi

Frekvens, metode (backwash, ultralyd, kjemisk)

6.Evaluer livssykluskostnader

Startkostnad vs. vedlikehold vs. nedetid

7.Spesifiser kvalitets-/produksjonskrav

Sintringskvalitet, porøsitetskontroll, testing

12. Kasusstudier og eksempler

Eksempel 1:Presisjonsfiltrering i farmasøytisk bioreaktor

Et biofarmasøytisk selskap trengte et filter for å fjerne mikro-forurensninger fra gassrørledninger i bioreaktoren. De valgte enflerlags sintret platemed:

Ytre lag: grov mesh for styrke

Kjernelag: finmasket (1–5 µm) for presisjon

Legering: 316L

Resultat:Pålitelig filtrering, lavt trykkfall, utmerket rengjøringsevne via ultralyd og tilbakespyling. Filteret overlevde hundrevis av sykluser uten nedbrytning.

Eksempel 2:Høy-dampfiltrering med høy temperatur

Et industrielt dampanlegg krevde et filter som kunne operere på400 grader kontinuerlig. De brukte enflerlags sintret nettingrørlaget av 316L rustfritt stål.

Resultat:Det sintrede røret beholdt sin struktur, motsto termisk syklus og fjernet partikler pålitelig. Nedetiden falt betydelig.

Eksempel 3:Katalysatorgjenvinning i petrokjemisk prosess

I en petrokjemisk reaktor trengte katalysatorfine partikler å gjenvinnes samtidig som trykktapet ble minimalisert. Ingeniører valgte en5-lags sintret nettingplatetilbyr gradientfiltrering:

Første lag beskytter mot store partikler

De indre lagene filtrerer gradvis finere partikler

Resultat:Høy utvinningseffektivitet, lang levetid og lavere vedlikeholdskostnader enn keramiske filtre.

13. Fremtidige trender og innovasjoner

13.1 Additiv produksjon og 3D-strukturer

3D-utskrift av metallkomponenter kan integrere sintret netting i komplekse geometrier, noe som muliggjør:

Optimaliserte strømningsveier

Redusert størrelse og vekt

Innebygde filterområder

13.2 Hybridmaterialer

Kombinerer sintret rustfritt nett med andre materialer, for eksempel:

Keramiske belegg

Funksjonaliserte overflater for katalyse

Komposittstrukturer for målrettet filtrering

13.3 Nanostrukturert mesh

Fremskritt innen ledningsproduksjon kan muliggjøre ultra-fine ledninger (nanotråder), noe som tillatersub-mikron sintret meshfor ekstrem presisjonsfiltrering.

13.4 Smarte filtre

Innbygging av sensorer (trykk, temperatur, partikkelbelastning) i sintrede nettstrukturer kan transformere filtre tilsmarte, -selvovervåkingssystemer.

13.5 Bærekraftig produksjon

Resirkulering av sintret netting

Energieffektive-sintringsprosesser

Øko-vennlig for-- og etter-behandling

RAED MER:

14. Konklusjon

Flerlags sintret filternett i rustfritt stålrepresenterer en kraftig og fleksibel filtreringsløsning som bygger bro mellom stiv mekanisk styrke og finpartikkelkontroll. Takket være sin laminerte og sintrede struktur, leverer den:

Høy strukturell styrke

Nøyaktig og stabil porefordeling

Utmerket termisk og kjemisk holdbarhet

Lang levetid og sterk rengjøringsevne

Ettersom avanserte industrielle prosesser krever høyere pålitelighet og ytelse, fortsetter flerlags sintret mesh å utvide sitt fotavtrykk i sektorer som farmasøytiske produkter, petrokjemikalier, kraftproduksjon og miljøteknologi.

Ved å forstå strukturen, produksjonen, egenskapene og den virkelige-verdensapplikasjonen, kan ingeniører og beslutningstakere-designe filtreringssystemer som utnytter dets fulle potensial - for å oppnå både effektivitet og robusthet.
