Vitenskapen om trådnett: Hvordan masketetthet påvirker luftstrøm og filtrering

Introduksjon

Nettingfiltreer allestedsnærværende i moderne industrielle, kommersielle og boligsystemer. Fra HVAC-enheter til kjemiske prosesslinjer, fra vannfiltrering til drivstoffrensing, spiller trådnett en sentral rolle i å separere partikler, kontrollere væskestrømmen og opprettholde systemets effektivitet. Men ikke all mesh er den samme. Tettheten til nettet - hvor tett pakket ledningene er, hvor fine åpningene (åpningene) - påvirker sterkt både hvor godt nettet filtrerer partikler (filtreringseffektivitet) og hvor mye det begrenser luftstrømmen (eller væskestrømmen).

Å forstå vitenskapen bak netting -, spesielt masketetthet -, er avgjørende for ingeniører, designere, vedlikeholdspersonell og alle som har i oppgave å spesifisere filtreringssystemer. Denne artikkelen utforsker:

1. Hva betyr masketetthet og hvordan den måles

2. Den grunnleggende mekanikken til luftstrøm (eller væske) gjennom netting

3. Hvordan maskeparametere (åpningsstørrelse, tråddiameter, vevetype) påvirker filtrering og flyt

4. Kvantitative forhold og avveininger-(f.eks. trykkfall vs filtrering)

5.Optimaliseringsstrategier (flerlags-nett, oppspenning, materialvalg)

6. Applikasjoner på tvers av bransjer

7.Vedlikehold og rengjøring av trådnett

8.Avanserte hensyn og ny forskning

1. Forstå mesh Density

Mesh tetthetrefererer til hvor mange ledninger (eller åpninger) det er per lengdeenhet i en maske. To vanlige måter å uttrykke dette på er:

Antall maskenett: antall åpninger eller ledninger per lineær tomme (eller per centimeter)

Micron vurdering: størrelsen på åpningene (porene) i mikron

Som beskrevet av The Mesh Company, har mesh med et høyere mattingtall (flere ledninger per tomme) generelt mindre åpningsstørrelser, som kan filtrere finere partikler, men på bekostning av redusert luftstrøm.

1,1 mesh-antall (tråder per tomme)

Antall maskenett er ofte spesifisert i "maskering per tomme" -, for eksempel betyr 50 maske 50 åpninger per tomme. Men masketall alene beskriver ikke helt geometrien; Trådtykkelsen (tråddiameteren) har også betydning fordi tykkere tråder reduserer det åpne området selv om masketallet er høyt.

1,2 mikron rangering (blenderstørrelse)

Demikron vurderingbeskriver den typiske størrelsen på åpningene i masken i mikrometer (µm). Et mindre mikrontall betyr finere filtrering. For eksempel vil en maske som er vurdert til 100 mikron blokkere partikler større enn ~100 µm, samtidig som de lar mindre partikler passere (avhengig av andre faktorer som veving).

Standard konverteringstabeller (f.eks. ASTM E11) relaterer maskeantall til mikronstørrelse; for eksempel: ifølge ISMs diagram tilsvarer 200 mesh omtrent 74 µm, 325 mesh til ~44 µm.

1.3 Porøsitet

Porøsitet er et annet nøkkelbegrep: det er brøkdelen av maskeområdet som er åpent (dvs. ikke okkupert av tråd). Porøsitet påvirker hvor mye væske som kan passere gjennom og motstanden (motstanden) nettet påfører. Porøsitet avhenger av tråddiameter, vevgeometri og åpent arealforhold.

LES MER:Vitenskapen om trådnett: Hvordan masketetthet påvirker luftstrøm og filtrering

2. Mekanikk for luftstrøm gjennomTrådnett

For å forstå hvordan masketetthet påvirker luftstrøm og filtrering, må man undersøke den underliggende væskemekanikken.

2.1 Strømningsmotstand og trykkfall

Når luft (eller annen væske) passerer gjennom et nett, opplever det motstand på grunn av:

Friksjon fra ledningsoverflatene

Innsnevring av strømning gjennom små åpninger

Turbulente effekter, spesielt ved høyere hastigheter

Denne motstanden forårsaker entrykkfall(eller tap av hodet) over nettet. Størrelsen på dette fallet avhenger sterkt av porøsitet, strømningshastighet, Reynolds-tall (som fanger laminær vs turbulent strømning) og maskegeometri.

For eksempel, en studie av Sharifian & Buttsworth utledet en korrelasjon for luftmotstandskoeffisienten CdC_dCd på et trådnett som en funksjon av porøsitet ppp og Reynolds tall ReReRe:

Cd=−0.491+0.47p1.773−7.49Re0.661+6.475 p2.244Re0.661C_d=-0.491 + \\frac{0.47}{p^{1.773}} - \\frac{7.49}{Re^{0.661}} + \\frac{0.661}}. p^{2.244}}{Re^{0.661}}Cd=−0.491+p1.7730.47−Re0.6617.49+Re0.6616.475p2.244

Denne formelen forutsier nøyaktig drag for maskeporøsiteter mellom ~0,27 og ~0,82, for ReReRe i området 10–1000.

Rent praktisk,lavere porøsitet(tette netting) betyr høyere luftmotstand, derav høyere trykkfall ved en gitt strømningshastighet.

2.2 Permeabilitet

Permeabilitet er en materialegenskap som beskriver hvor lett en væske passerer gjennom et porøst medium. I sammenheng med trådnett er permeabilitet en funksjon av porøsitet og poregeometri. Bedre permeabilitet (høyere åpent område) reduserer hodetap, noe som muliggjør mer effektiv flyt.

2.3 Strømningsregimer og partikkelfangst

Når partikler beveger seg i luftstrøm gjennom netting, avhenger deres oppførsel av mekanismer som:

1.Direkte avlytting: partikler følger strømlinjer og kolliderer med ledninger hvis størrelsen er sammenlignbar med åpningsstørrelsen.

2.Treghetspåvirkning: tyngre partikler avviker fra strømlinjer på grunn av treghet og kolliderer med fibre.

3.Diffusjon: svært små partikler (f.eks. sub-mikrometer) diffunderer og kan komme i kontakt med ledninger/overflater.

4.Elektrostatisk tiltrekning: hvis nettet eller partiklene bærer ladning, kan de tiltrekke seg hverandre.

5.Gravitasjonsavvikling: partikler kan sette seg på maskeoverflaten hvis flyten er langsom og tyngdekraften dominerer.

Den relative betydningen av disse mekanismene avhenger av partikkelstørrelse, tetthet, strømningshastighet og maskegeometri.

3. Hvordan mesh-parametere påvirker filtrering og flyt

Mesh handler ikke bare om antall eller porøsitet - andre parametere har stor betydning. Slik spiller nøkkelparametere sammen:

3.1 Ledningsdiameter

Tykkere ledninger: opptar mer plass → reduser porøsitet → reduser åpent område → høyere strømningsmotstand.

Tynnere ledninger: la mer åpent område → høyere porøsitet → forbedret permeabilitet, men kan mangle strukturell styrke under trykk.

Derfor er tråddiameter en avveining-mellom styrke og permeabilitet. The Mesh Company bemerker denne balansen: "Tykkere ledninger gir holdbarhet, men reduserer luftstrømmen."

3.2 Blenderstørrelse (porestørrelse)

Store åpninger → grovfiltrering; tillate store partikler gjennom, men lavt trykkfall, god permeabilitet.

Små åpninger → finfiltrering; fanger små partikler, men skaper høy motstand mot strømning.

Valg av blenderstørrelse avhenger av applikasjonen: grovfiltrering (f.eks. for-filtrering) kan bruke blenderåpninger i hundrevis til tusenvis av mikron; finfiltrering (f.eks. kjemikalier, legemidler) kan bruke åpninger under 100 µm.

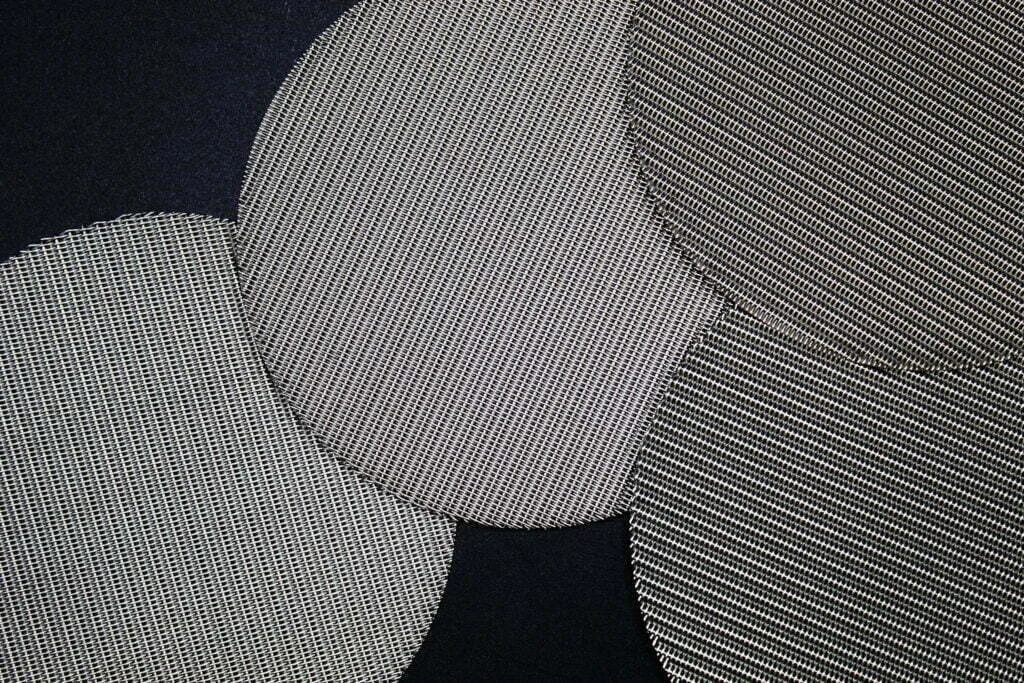

3.3 Vevtype / mønster

Vevtype refererer til hvordan ledningene er vevd (i vevd mesh) eller arrangert. Vanlige vev inkluderer:

1.Ensfarget vev: enklest, ledninger krysser vekselvis; balansert styrke og åpent område.

2.Twill vev: ledninger krysses i et forskjøvet mønster, noe som gir mer holdbarhet og finere effektive åpninger.

3.Nederlandsk vev: veldig fin, med tette vefttråder og tettpakkede varptråder; utmerket for små-oppbevaring av partikler, høy-filtrering.

Hver vevtype endrer ikke bare den nominelle åpningsstørrelsen, men også formen på strømningspassasjer (f.eks. kile-formet i nederlandsk vev), noe som påvirker hvordan partikler beveger seg, avsettes og holdes tilbake.

3.4 Materiale

Materialvalg påvirker ikke bare mekanisk og kjemisk robusthet, men også mikrostrukturadferd:

Rustfritt stål (304/316): vanlig ved filtrering; korrosjons-bestandig; holdbar under høyt trykk.

Messing / Kobber: brukes der elektrisk ledningsevne er nødvendig (f.eks. EMI-skjerming) eller i antimikrobielle applikasjoner.

Aluminium: lett, rust-bestandig; ofte brukt i HVAC / luftfiltrering.

Materiale påvirker også rengjøringsstrategier, holdbarhet og kostnader.

4. Kvantitative bytte-avslag: filtreringseffektivitet vs. luftstrøm

En av de viktigste designutfordringene erbalanserer filtreringseffektivitet og akseptabelt trykkfall. Tettere netting filtrerer ut flere partikler, men hindrer også flyten. Designere må gjøre avveininger-.

Nedenfor er en konseptuell tabell som oppsummerer hvordan mesh-parametere kan påvirke viktige ytelsesberegninger:

4.1 Empiriske/teoretiske modeller

Som nevnt ga Sharifian & Buttsworth en formel for å estimere luftmotstandskoeffisient CdC_dCd basert på porøsitet og Reynolds-tall.

Utover det har forskning vist detfiltreringseffektiviteter ikke bare en funksjon av mesh-parametere, men også av operasjonelle parametere som væskehastighet/filtreringshastighet. For eksempel fant en studie på vevde silfiltre at høyere innløpshastigheter reduserer retensjonseffektiviteten til fine partikler, fordi motstands- og skjærkrefter overvinner adhesjon.

Derfor, i tillegg til statisk mesh-design, må man vurdereprosessforhold- hvor raskt væsken strømmer, hvor ofte nettet rengjøres, partikkelbelastning - for å forutsi virkelige-verdens ytelse.

5. Optimalisering av trådnett for spesifikke bruksområder

Gitt avveiningene-, hvordan optimaliserer du mesh for et gitt brukstilfelle? Her er noen strategier:

5.1 Flerlags-nett

Bruk av mer enn ett lag med mesh kan tillate å kombinere grov og fin filtrering: for eksempel fjerner et grovt ytre nett store rusk, mens et fint indre nett fanger opp mindre partikler. The Mesh Company anbefaler dette for å "forbedre effektiviteten" og samtidig redusere trykkfallet.

5.2 Valg av blenderåpning

Å velge en blenderstørrelse som bare er så liten som nødvendig bidrar til å minimere motstanden. Overspesifisering (dvs. å gjøre nettet finere enn nødvendig) kan begrense flyten alvorlig.

5.3 Riktig oppspenning

Netting som er for løst kan vibrere under luftstrøm eller væskestrøm, noe som kan føre til turbulent strømning, inkonsekvent filtrering eller strukturell tretthet. Riktig stramming sikrer stabilitet og maksimerer jevn flyt.

5.4 Valg av vevemønster

Brukvanlig vevnår luftstrømmen er en prioritet og filtrering ikke trenger å være ekstremt fin.

BrukNederlandsk vevfor høyt-trykksystemer, høy retensjon, eller når du fanger opp svært fine partikler.

Vurdertwill vevnår du trenger en mellomting av styrke og filtrering.

5.5 Materiale og belegg

Å velge riktig materiale (rustfritt stål, messing, aluminium) avhengig av miljøet (kjemisk eksponering, temperatur, korrosjon) er avgjørende. I tillegg kan overflatebehandlinger (f.eks. hydrofil vs hydrofob) påvirke begroing, tilstopping og vedlikeholdsatferd. For eksempel viser forskning på støvskrubbere at hydrofile nettingoverflater fører til mer effektiv partikkeloppsamling og langsommere tilstopping.

6. Applikasjoner på tvers av bransjer

Trådnettfiltrering brukes i en rekke bruksområder. Nedenfor er noen eksempler, og hvordan hensynet til masketetthet varierer:

6.1 VVS og luftfiltrering

I varme-, ventilasjons- og luftkondisjoneringssystemer er et hovedmål åbalansere støvfangst med minimal luftstrømbegrensning. Mesh med høy-porøsitet og moderat mattingtall kan være ideelt. For finmasket maske kan hemme luftstrømmen og redusere systemets effektivitet. The Mesh Company nevner spesifikt HVAC-bruk-tilfeller.

6.2 Filtrering av vann og væske

For væsker (vannrensing, matforedling, kjemikalier) må trådnett motstå korrosjon (derav rustfritt stål er vanlig) og trenger ofteveldig fine blenderåpningerå fange opp forurensninger. Her er finmasket, muligens flerlags-og høy mekanisk toleranse avgjørende.

6.3 Bil- og drivstofffiltrering

I drivstoffsystemer (f.eks. olje eller bensin) må netting filtrere bort forurensninger (metallspon, karbonpartikler) mens det tåler trykk og temperatur. Et fint vevd nett (ofte rustfritt) med passende vev (som nederlandsk) kan brukes.

6.4 Farmasøytisk og kjemisk prosessering

Disse næringene etterspørultra-finfiltreringfor å sikre renhet. Mesh kan trenge å filtrere sub-mikronpartikler, noe som krever sofistikert mesh (høy vevetetthet, fine tråder) og presis kontroll.

6.5 Industriell sikting og sikting

Ved industriell sikting (pulver, granulære materialer) fungerer mesh som en sikt i stedet for et kontinuerlig filter. Her kan grovmaske være tilstrekkelig, og prioritet kan være gjennomstrømming fremfor finretensjon.

7. Vedlikehold, rengjøring og lang levetid

Et filtreringssystem er bare så godt som vedlikeholdet. Riktig rengjøring kan forlenge maskelevetiden og bevare ytelsen.

7.1 Rengjøringsmetoder

Skylling med vann: For støvfiltre kan en enkel vannskylling fjerne oppsamlet rusk.

Trykkluftblåsing: Effektiv for tørre partikkelfiltre; blåser ut fangede partikler.

Ultralyd rengjøring: For svært fine masker (f.eks. i farmasøytiske produkter), kan ultralydbad løsne fine partikler uten å skade nettet.

Kjemisk rengjøring: Brukes til oljeaktig, fettete eller kjemisk forurenset nett. Rengjøringskjemikaliene må være kompatible med nettingmaterialet for å unngå korrosjon eller skade.

7.2 Strukturelle hensyn og lang levetid

Over tid kan netting deformeres (spesielt under trykk), tretthet (hvis løst strammet) eller tette seg. Å velge riktig tråddiameter og stramming, samt periodisk vedlikehold, bidrar til å maksimere maskenes levetid.

8. Avanserte betraktninger og forskningsveiledninger

Nyere vitenskapelig forskning fortsetter å forbedre vår forståelse av mesh-atferd, spesielt for nye eller spesialiserte applikasjoner.

8.1 Termo-hydraulisk oppførsel og celletopologi

En nylig studie (Tian et al.) så på porøse strukturer av vevd tråd-med varierende poretetthet (celletopologi) og porøsitet, og evaluerte både strømningsmotstand og varmeoverføring. De fant at ikke bare porøsitet, men også overflatetetthet (som avhenger av poretetthet og trådgeometri) påvirker varmeoverføringsadferden i mesh.

8.2 Fler-skalafiltrering

Modellering av vevde stoffer (f.eks. for ansiktsmasker) viser viktigheten avskalaer med flere lengder: det er skalaen til den enkelte fiber, og skalaen til garnene som danner vevingen. Filtreringseffektiviteten kan være lav hvis porene mellom-garn er mye større enn partiklene, selv om fibrene i garnet er fine.

Denne innsikten kan oversettes til trådnettfiltrering: hierarkiske strukturer (f.eks. et grovt basisnett pluss et mikro-fiberoverlegg) kan gi mer effektiv filtrering uten struping.

8.3 Fuktbarhet og overflatebehandling

Overflatekjemi (hydrofilisitet / hydrofobicitet) påvirker sterkt hvordan partikler avsettes, hvordan filtre tetter seg og hvordan de kan regenereres. For eksempel, i -tåkehøsting av masker, kan optimalisering av fuktbarheten (gjøre fibre superhydrofobe eller hydrofile) minimere tilstopping og forbedre oppsamlingseffektiviteten.

I støvskrubbere fanget hydrofile maskeoverflater (som våtes lettere) opp flere fine partikler og viste langsommere masseakkumulering, og forlenget dermed filterets levetid.

8.4 Dynamisk belastning og vibrasjon

Noen avanserte studier vurderer mesh under vibrasjon eller skiftende belastning. For eksempel, i en vibrasjons-forbedret støvskrubber, påvirker samspillet mellom filtertetthet, overflatebehandling og vibrasjon betydelig støvfang og tilstopping.

9. Case Study: Applying the Science in Design

For å illustrere hvordan prinsippene ovenfor kommer sammen i et virkelig-design, kan du vurdere følgende tilfelle:

Scenario: Et kjemisk prosessanlegg må filtrere ut partikkelformede urenheter fra en gasstrøm- med høyt trykk før gassen kommer inn i en følsom katalytisk reaktor.

Designmål:

Fjern partikler > 1 µm for å unngå å skade katalysatoren

Oppretthold minimalt trykkfall for å bevare prosesseffektiviteten

Filter skal tåle høyt trykk og eventuelt etsende gass

Må kunne rengjøres, fordi partikler samler seg over tid

Designvalg:

1.Maskering / blenderåpning: Velg et veldig fint nett som fanger opp ~1 µm partikler. Dette tilsvarer sannsynligvis et svært høyt mattingtall eller en spesialisert finmasket; må kanskje vurdere sintret mesh eller fin nederlandsk vev.

2.Tråddiameter: Bruk tynne rustfrie ståltråder for å maksimere åpent område, men sørg for tilstrekkelig styrke til å håndtere trykk.

3.Vevmønster: BrukNederlandsk vev, fordi dens geometriske struktur (tett innslag) tillater svært små effektive åpninger samtidig som den opprettholder mekanisk stabilitet.

4.Fler-lag: Bruk eventuelt et grovt for-filterlag for å fange store partikler, etterfulgt av et fint lag for mikron-nivåfiltrering.

5.Materiale: Bruk 316 rustfritt stål for korrosjonsbestandighet.

6.Spenning: Sørg for at nettet er godt strammet i rammen for å forhindre vibrasjon eller flagre under flyt.

7.Overflatebehandling: Hvis gassen har fuktighet, vurder en hydrofil eller hydrofob behandling (avhengig av hvilken som motvirker tilstopping).

8.Rengjøringsstrategi: Bruk rygg-spyling eller ultralydrengjøring hvis mulig; eller kjemisk rengjøring som er kompatibel med gassen.

9.Forventede avveininger-:

Det vil være et ikke-trivielt trykkfall over finmasken; designet må vurdere om dette fallet er akseptabelt i forhold til prosessøkonomi.

Rengjøringsfrekvens vs maskelevetid: finere netting fanger opp flere partikler, men tetter seg også raskere; regelmessig vedlikehold er nødvendig.

Flerlagsdesign legger til kompleksitet og kostnader, men forbedrer levetiden og stabiliteten.

Denne saken viser hvordan forståelse av masketetthet, materiale, geometri og det flytende miljøet samhandler for å veilede designbeslutninger.

RAED MER:Forstå mesh Density: Grunnlaget for luftstrøm og filtreringsytelse

10. Hvorfor det er viktig å velge riktig netting

Å velge feil trådnett kan få alvorlige konsekvenser:

For grovt: kan ikke fange opp skadelige partikler → nedstrøms skade, forurensning.

For fint: kan sterkt begrense flyten → ineffektivitet, høyere trykkfall, økt energiforbruk.

Dårlig materiale: korrosjon, mekanisk svikt eller kjemisk inkompatibilitet → filterfeil.

Feil vedlikeholdsplan: tilstopping, uplanlagt nedetid, forkortet maskelevetid.

Derimot forbedrer optimalisering av masketetthet og andre parametere:

Filtreringseffektivitet

Systemets levetid

Energieffektivitet (gjennom lavere trykkfall)

Vedlikeholdsintervaller

Generell systemytelse

Det er grunnen til at vitenskapen om trådnett ikke bare er akademisk - den har direkte økonomiske, operasjonelle og sikkerhetsmessige implikasjoner.

Konklusjon

Trådnett kan virke som en enkel, passiv komponent, men utformingen er dypt forankret i væskemekanikk, materialvitenskap og praktiske{0}}tekniske avveininger.Mesh tetthet- målt via maskeantall, mikronvurdering og porøsitet - er en av de mest kritiske faktorene som påvirker beggefiltreringsytelseogluftstrøm (eller væske) motstand.

Viktige takeaways:

Høyere mattingtall / finere maskenett=bedre filtrering, men økt trykkfall.

Tråddiameter, vevmønster og materiale må balanseres nøye for å opprettholde styrke, porøsitet og driftsbestandighet.

Optimalisering av mesh involverer ofte flerlagsdesign, riktig oppspenning og passende rensestrategier.

Ny forskning på overflatebehandlinger, strukturer i flere-skalaer og dynamisk oppførsel (vibrasjoner, flytsvingninger) gir muligheter til å forbedre mesh-ytelsen for krevende bruksområder.

Ved å forstå og bruke disse prinsippene kan ingeniører og spesifikasjoner designe trådnettingsfiltre som oppnår den optimale balansen for deres spesifikke systemer - og oppnår høy partikkelfjerning samtidig som de opprettholder effektiv flyt og reduserer vedlikeholdsbyrder.
